ESA WEB PANEL 4.0
ESA WEB PANEL 4.0

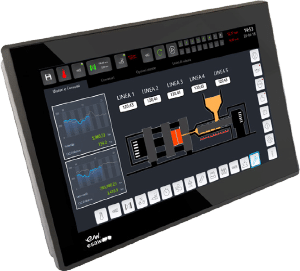

ESA Web Panel 4.0 évolution du client IHM classique

Le Web Panel ESA Automation représente l’évolution du client IHM classique basée sur la version 4.0 de l’industrie. Grâce au puissant navigateur intégré et au véritable écran plat jusqu’à 15″, il optimise la visualisation des données de production et de toute interface développée en HTML5.

  • Affichage à plat de 7″ à 15″ avec écran tactile capacitif.
  • Ouverture maximale pour afficher tout contenu web.
  • Matériel de qualité industrielle basé sur un puissant processeur quadri-cœur Cortex A9.
  • 2 ports USB.
  • Double port Ethernet.
  • Lecteur de cartes SDHC.
  • Port série en option et capacité de communication
  • Wi-Fi et 3G.
  • Peut être installé sur un bras VESA ou à l’intérieur du panneau.
Demander une offre de prix

Principales caractéristiques :

  • Lanceur personnalisé
  • Chrome Bowser
  • Micro-navigateur préinstallé (EW1xxxD300)
  • Serveur et client SNTP
  • Revêtement PTFE sur la face avant en aluminium
  • Écran tactile capacitif
  • Écran haute luminosité de 16 millions de couleurs
  • Arm Cortex A9 Quad Core CPU
  • 2 GB DDR3L Ram
  • 8 GB Flash
  • SDHC v2.0 (jusqu’à 25 Mbyte/s)
  • 2 ports USB v2.0
  • 1 port Ethernet 1 Gb + 1 Ethernet 10/100 Mb
  • 1 port RS232-485 (en option)
  • Wi-Fi et 3G (en option)
EW107BD2SP EW107BD3SP EW110BD2SP EW115BD2SP
Display Size 7″ 7″ 10,1″ 15,6″
Display Technology TFT TFT TFT TFT
Display Backlight LED LED LED LED
Protection degree (front) IP 66 IP 66 IP 66 IP 66
Browser Chrome/ WebView (fullscreen) Chrome/Microbrowser Chrome/ WebView (fullscreen) Chrome/ WebView (fullscreen)
Certifications CE / EN60068-2-6 / EN60068-2-27 / Humidity EN60068-2-30 / UL CE / EN60068-2-6 / EN60068-2-27 / Humidity EN60068-2-30 / UL CE / EN60068-2-6 / EN60068-2-27 / Humidity EN60068-2-30 CE / EN60068-2-6 / EN60068-2-27 / Humidity EN60068-2-30 / UL
Touch Technology Capacitive Capacitive Capacitive Capacitive
Processor ARM Cortex A9 Quad-Core ARM Cortex A9 Quad-Core ARM Cortex A9 Quad-Core ARM Cortex A9 Quad-Core
Humidity <90% (non condensing) <90% (non condensing) <90% (non condensing) <90% (non condensing)
Storage Temperature (°C) -20 … + 65 -20 … + 65 -20 … + 65 -20 … + 65
Operating Temperature (°C) -10 … + 50 (non condensing) -10 … + 50 (non condensing) -10 … + 50 (non condensing) -10 … + 50 (non condensing)
Display Resolution (pixel) 1024×600 1024×600 1280×800 1368×768
Display Brightness (cd/m²) 500 500 350 300
External dimensions(W/H/D) (mm) 192 x 132 x 32 192 x 132 x 32 269,3 x 187,3 x 45 416,5 x 265,5 x 45
Cut-out dimensions (W/H) (mm) 185,0 x 125,0 185,0 x 125,0 255,5 x 173,5 402,5 x 251,5
Backlight life(hours) 50k 50k 30k 50k
Display Colors 16M 16M 16M 16M
Power Supply (Vdc) 12-32 12-32 12-32 12-32
Flash 8GB 8GB 8GB 8GB
Consumption (W) 7 7 24 24
RAM 2 GB DDR3L 2 GB DDR3L 2 GB DDR3L 2 GB DDR3L
USB Port 2 x vers. 2.0 2 x vers. 2.0 2 x vers. 2.0 2 x vers. 2.0
Serial Port 1 X RS232/485 1 X RS232/485 1 X RS232/485 1 X RS232/485
Expansion Slot 1 x MINI PCI express 1 x MINI PCI express 1 x MINI PCI express 1 x MINI PCI express
Ethernet Port 1 x 1 GB + 1 x 10 / 100 Mb 1 x 1 GB + 1 x 10 / 100 Mb 1 x 1 GB + 1 x 10 / 100 Mb 1 x 1 GB + 1 x 10 / 100 Mb
Weight (kg) 0.5 0.5 1.1 3.7

Principales caractéristiques :

  • Interface de bureau
  • Chrome Browser
  • Client SNTP
  • Client NTP
  • Revêtement PTFE sur la face avant en aluminium
  • Écran tactile capacitif
  • Écran haute luminosité de 16 millions de couleurs
  • Arm Cortex A9 Quad Core CPU
  • 4 GB DDR3L Ram
  • 8 GB Flash
  • SDHC v2.0
  • 2 ports USB v2.0
  • 1 port Ethernet 1 Gb + 1 Ethernet 10/100 Mb
  • 1 port RS232-485 (en option)
  • Wi-Fi et 3G (en option)

english documentation  English documentation

WEB PANEL CATALOG
WEB PANEL USER MANUAL

Plus d’information sur le site Esa-Automation.com
